Finite element-based modeling and testing of temperature field in laser ablated cotton terminal buds
-
摘要:
为探究激光烧蚀过程中温度对棉花顶芽的影响，该研究通过试验测定棉花的热物性参数，在传热理论模型基础上，借助有限元分析软件COMSOL Multiphysics建立随时间变化的激光烧蚀棉花顶芽温度场模型，并实现模型求解，根据激光烧蚀作用下的棉花顶芽温度分布，分析棉花顶芽在直径方向和深度方向的温度场变化，以及不同功率激光对棉花顶芽表面区域的烧蚀效果。研究结果表明：所构建的温度场数值模型可用于激光烧蚀棉花顶芽的模拟分析。与30W功率激光相比，40和50 W功率激光的烧蚀时间分别缩短了45.55%和67.36%；棉花顶芽区域最高温度随激光光斑的增大而降低，2.5 mm光斑，可在0.50 s内达到烧蚀温度，相比3.5 mm光斑，时间缩短了76.85%；含水率的升高会减少棉花顶芽的烧蚀时间，含水率为95%时，达到烧蚀温度的时间为0.52 s，相较含水率75%时缩短了17%。在一定激光功率下，温度沿直径方向的扩散速度明显高于深度方向。激光功率50 W、烧蚀时间1 s未对棉花顶芽产生实质性的抑制作用，激光功率100 W、烧蚀时间1 s可烧蚀顶芽，能够有效抑制棉花顶芽生长，且碳化烧蚀的程度越强，抑制效果越明显。研究结果可为棉花激光打顶理论研究和实际应用提供借鉴价值。
Abstract:Cotton plays a critical role in both the global and Chinese agricultural sectors. As one of the most widely cultivated cash crops, cotton is a major source of livelihood for millions of farmers worldwide. It is an essential crop in agricultural practices, fulfilling domestic textile needs while also contributing significantly to the export economy. In China, cotton is not only a key agricultural product but also a crucial component of the nation’s textile industry, making its cultivation and management a vital concern for farmers and policymakers alike. In recent years, innovative agricultural techniques have emerged to enhance cotton production efficiency. One such method is the use of laser ablation technology in treating cotton terminal buds, which represents a promising advancement in modern agricultural management. By applying laser ablation to cotton terminal buds, terminal dominance can be suppressed, leading to the desired topping effect. This process redirects the plant’s energy and resources towards the development of cotton bolls, which can improve both the yield and quality of the cotton crop. Laser ablation technology offers several distinct advantages over traditional mechanical pruning methods. For one, it minimizes the risk of mechanical damage to the plant, which often occurs during physical pruning and can open the plant to pests and diseases. Moreover, laser ablation eliminates the need for the extensive use of chemical growth regulators, which are commonly employed in traditional agricultural practices to control plant growth. This not only reduces the environmental impact but also supports the sustainable development of agriculture by promoting healthier crop production methods. The significance of laser ablation in cotton terminal bud treatment lies not only in its ability to enhance cotton production but also in its potential to revolutionize agricultural practices. This makes it an important step forward in the quest for modern, sustainable agricultural solutions. To examine the impact of temperature on cotton terminal buds during the laser ablation process, this study conducted a series of experiments to determine the thermal properties of cotton. Building on heat transfer theory, the study used the COMSOL Multiphysics finite element analysis software to develop a time-varying temperature field model for the laser ablation process. The model was used to simulate the temperature distribution in cotton shoot terminal meristems during laser ablation, focusing on the variations in temperature both along the diameter and depth directions of the cotton shoot terminal meristem. Additionally, the study investigated how laser ablation affects the surface erosion of cotton shoot terminal meristems. The results from the model verification indicate that the numerical model is highly effective for simulating laser ablation of cotton shoot terminal meristems. At laser powers of 40W and 50W, the ablation time was reduced by 45.55% and 67.36%, respectively, compared to the standard 30W laser power. Furthermore, the maximum temperature of the cotton shoot terminal meristems decreased with an increase in the laser spot size. Specifically, at a 2.5mm spot size, the ablation temperature was reached in just 0.50 seconds, a time reduction of 76.85% compared to a 3.5mm spot size. The study also revealed that higher water content could further reduce the ablation time. For instance, at a water content of 95%, the time to reach the ablation temperature was 0.52 seconds, 17% faster than at 75% water content. In terms of heat diffusion, the model indicated that, under constant laser power, the heat diffusion speed along the diameter direction was significantly higher than that along the depth direction, highlighting the directional heat transfer characteristics of the laser ablation process. Experimental results showed that, for cotton shoot terminal meristems, a 50W laser power with a 1-second ablation time did not significantly inhibit the growth of the shoot terminal meristems. However, at a 100W laser power with 1 second of ablation, the growth of the cotton shoot terminal meristems was effectively suppressed. Moreover, the greater the degree of carbonization and ablation, the more pronounced the inhibitory effect on shoot growth. This study provides valuable insights into the theoretical and practical applications of laser ablation technology in cotton cultivation.
-
Keywords:
- cotton /
- temperature /
- numerical modeling /
- terminal bud /
- laser ablation
-
0. 引 言
棉花是重要的纺织原料，中国在全球棉花市场拥有3个世界第一：产量第一，消费量第一，进口量第一[1-3]。中国棉花产量巨大，但由于中国纺织业规模巨大，所以每年还要进口180万t以上的棉花。同时棉花也是生产军工弹药的基本原料之一，国家棉花的总储备量，关系到军工生产和国家安全[4-5]。棉花与大部分植物不同，它有着无限生长的特点，对棉花进行打顶是限制其生长高度和防治病虫害的有效物理手段，也是提高棉株产量和质量的重要措施[6-8]。现有棉花打顶方式主要有人工打顶、机械打顶和化学打顶[9-11]。人工打顶耗时长、效率低，化学打顶需要多次喷施药液，受外界条件影响较大，并对环境造成一定程度污染，机械式打顶技术尚未成熟[12-13]。因此，找到一种新型、高效、环保的棉花打顶方式是亟待解决的问题。
激光具有易操作、非接触、高柔性、高效率、高质量和节能环保等突出优势[14-15]，激光烧蚀可以将高密度能量传递给植物，促使植物细胞中水分迅速减少，生成细胞死亡，使植物生长延迟或完全停止[16]。随着人工智能及各种目标检测技术在农业领域广泛应用，可用于定位和识别杂草植物[17-19]，配合激光控制技术可将激光束引导至目标以高热量将其灭活[20-21]。
近年来，国内外学者对激光烧蚀、激光切割在农业领域的应用方面进行了大量研究。HEISEL等[22]应用CO2激光切断杂草的茎杆，证实波长为
10600 nm的光波除草效果最为明显。OSADČUKS[23]等研究结果表明，使用450 nm蓝光半导体激光器可有效抑制杂草的生长，增加处理时间和激光总能量可以对生长起到更好的抑制效果，对植物冠层区域进行激光处理时，能量有效性最好。徐涛等[24]研究了CO2激光器对农作物组培苗进行无接触式切割的方法，并对比激光切割和机械剪切后组培苗的生长情况，发现激光切割组培苗的效果各方面优于机械剪切方式。刘继展等[25]应用激光进行黄瓜果梗切断，为果梗的切割提供了一种新的解决方法。目前对激光烧蚀技术研究主要是探究激光加热对金属温度场分布及表面质量产生的影响。高辽远[26]通过COMSOL软件建立了一个移动纳秒脉冲激光清洗模型，对清洗过程中温度场和位移场进行了可视化模拟与分析，并探讨激光工艺参数对温度场分布以及清洗后基体表面微坑宽度的影响。历波等[27]利用激光热传导理论建立了激光加热过程中材料温度场对激光参数变化响应的仿真模型。史新灵等[28]采用ANSYS有限元软件对复合结构的激光切割过程进行了模拟，分析不同激光切割工艺参数对温度分布的影响。仿真模拟在探究激光与材料的相互作用机理、预测烧蚀形貌特征及优化工艺参数方面具有不可替代的作用。综上，目前对于激光烧蚀农作物的模拟研究仍不全面，本文在已有研究基础上，建立激光烧蚀棉花顶芽温度场模型，并通过试验验证模型的准确性；对激光烧蚀棉花顶芽机理进行阐述和解释，分析不同激光参数条件下的棉花顶芽烧蚀效果，以期为棉花机械化激光打顶提供基础和数据支撑。
1. 材料与方法
1.1 试验材料
2024年4月在新疆大学工程训练中心实验室种植一批棉花，棉花品种为新陆早65号，种植株距为23～26 cm，行距为36～40 cm，符合棉田实际种植情况，这种密度可以确保棉花植株之间有足够的间距进行通风和光照，便于打顶期时用于激光烧蚀试验。
1.2 试验设备及方法
本研究采用的激光系统为长春新产业光电OEM-I-450-100W型光纤耦合半导体蓝光激光器（功率100 W，中心波长450 nm±5 nm，离焦量为0时光斑半径2.5 mm）；选用海康威视E09Pro红外热像仪测定激光烧蚀光斑中心温度[29]；选用电热恒温培养箱（北京欧尼斯科技发展有限公司）测定样品含水率；选用密度天平法（德国DZD公司0.0001精度电子天平）测定棉花顶芽的密度。

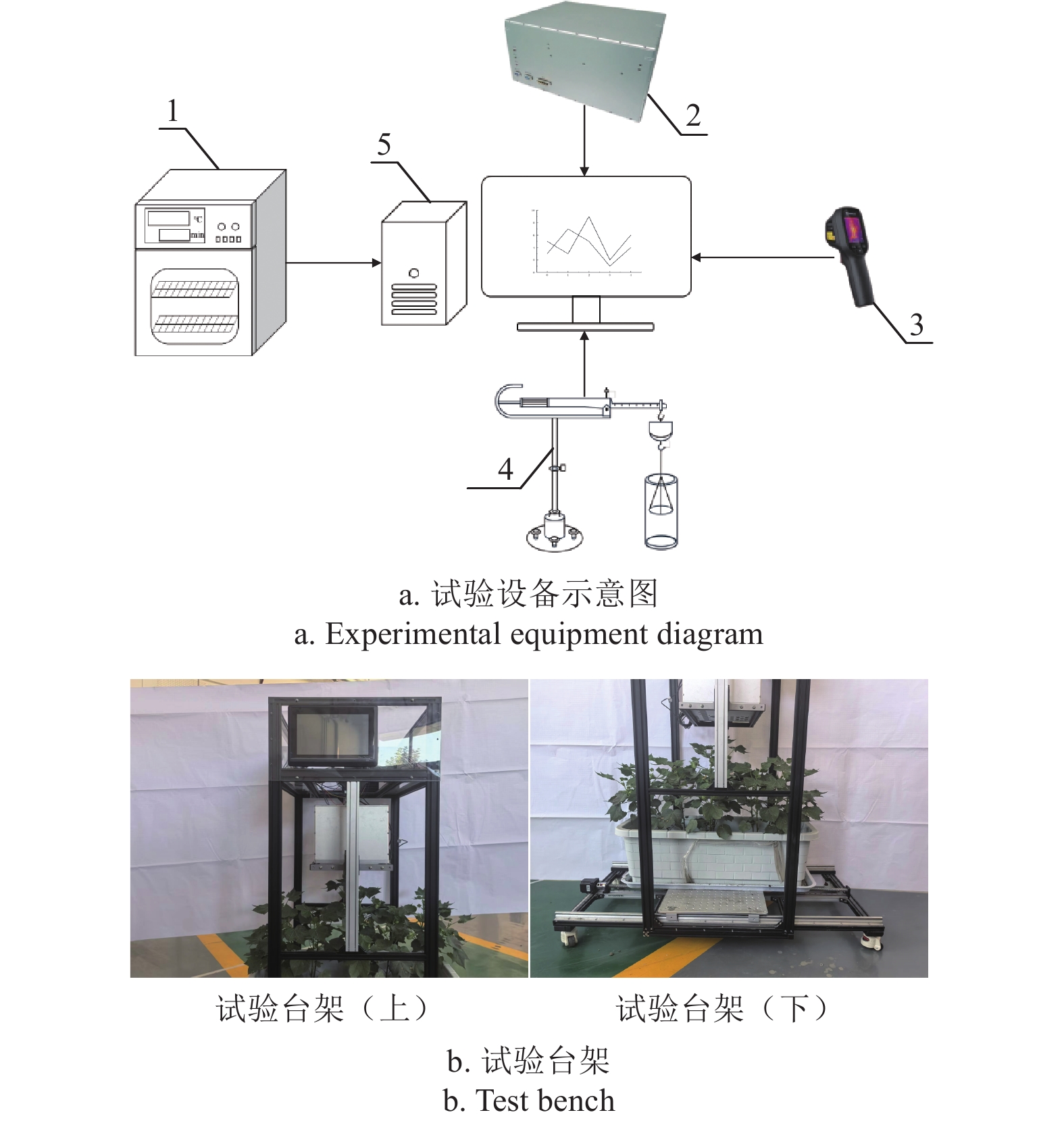

图1为试验中所使用的设备及试验台架，试验分为试验组和对照组进行。
![]()
图 1 试验设备示意图1.电热恒温培养箱 2. 光纤耦合半导体蓝光激光器 3. 红外热像仪 4.天平 5.计算机Figure 1. Experimental equipment diagram1. Electrothermal Constant Temperature Incubator 2. Fiber-coupled semiconductor blue lasers 3. Thermal imaging camera 4. Scale 5. Computer试验组：顶芽直径均为8 mm左右的棉花植株，将顶芽置于激光器出光口30～35 mm处用激光器对棉花顶芽中心区域烧蚀，使用红外热像仪进行激光烧蚀棉花顶芽中心温度测定，并记录数据，设置激光器输出的功率为10、20、30、40、50、和100 W，烧蚀时间为1 s，每隔1 d记录一次棉花株高。所有激光烧蚀试验重复3次，结果取平均值。
对照组选用相同条件棉花植株，分为空白对照组与人工打顶对照组。
1.3 评价指标
1.3.1 温度
为了实时获取激光烧蚀时顶芽温度的变化，采用红外热像仪（帧频25 Hz）测定实际烧蚀温度，以视频帧率60帧/s记录激光烧蚀过程，将烧蚀时间固定为1 s，秒表计时，通过调整激光器输出功率，得到不同激光功率下棉花顶芽温度变化。
1.3.2 棉花株高
棉花打顶作业前后，每个处理选取长势分布均匀且具有代表性的 10 株棉花，每隔 1 d 记录1次棉花株高（子叶节至顶端），重复测量3次，取平均值。
2. 激光烧蚀仿真
激光烧蚀棉花顶芽仿真的目的是探究激光对棉花顶芽的热效应及其对生长发育的影响，通过建立数值模型模拟不同激光参数对棉花组织温度场和损伤范围的影响，为实际应用中优化激光参数及调控棉花生长提供理论依据。
2.1 仿真模型建立及网格划分
在激光烧蚀棉花顶芽数值模拟过程中，利用COMSOL Multiphysics软件，通过引入固体传热和变形几何物理场，采用广义热通量加载方式对材料表面进行分析，采取瞬态方法分析不同参数激光热源的温度场变化，构建图2所示的有限元模型。

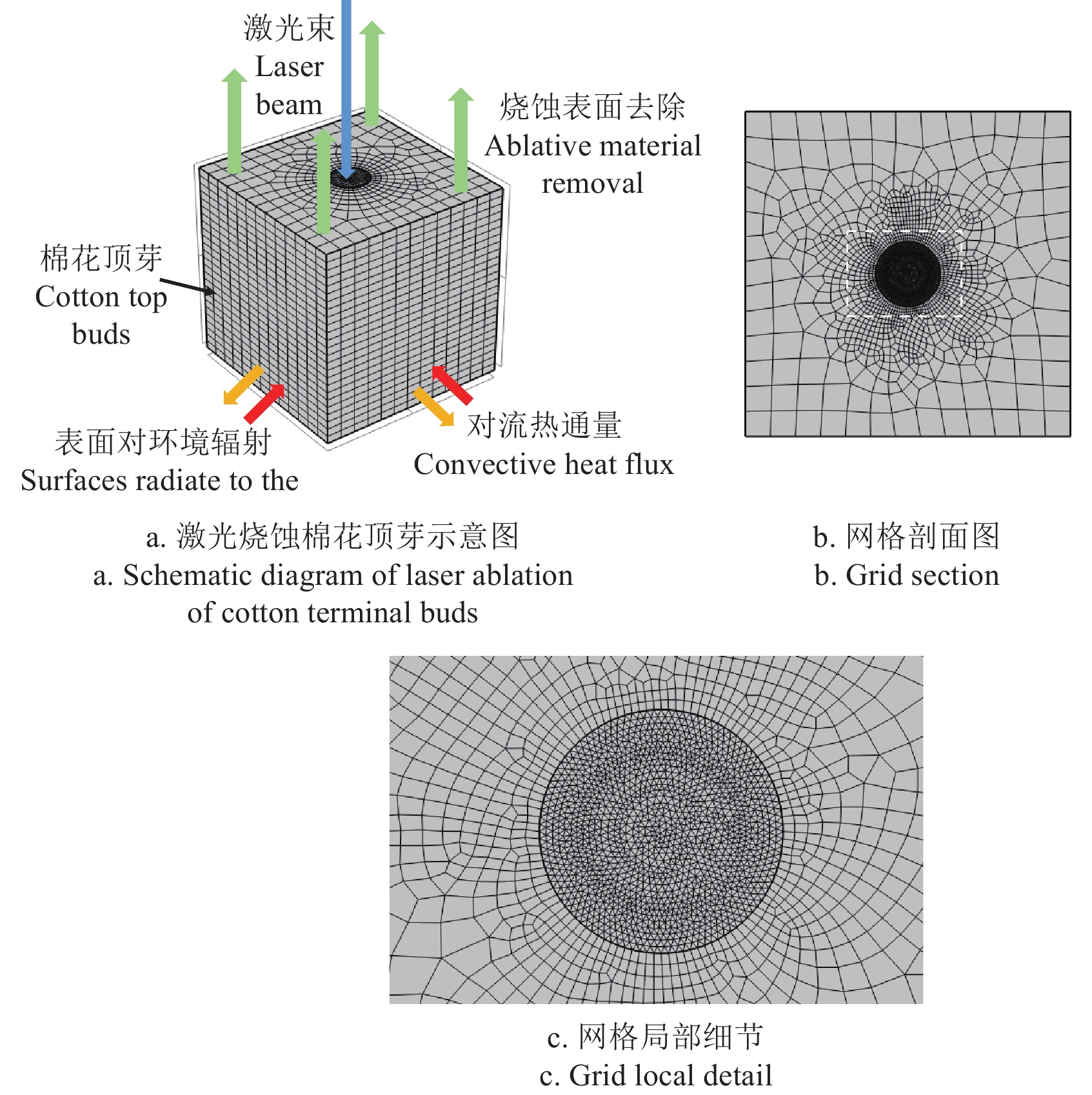

图2a为激光烧蚀棉花顶芽过程中可视化综合示意图，建立一个与实际棉花顶芽相似尺寸的10 mm×10 mm×10 mm的立方体作为研究对象。为了提高数值模拟的精确性，对三维模型进行合理的网格划分（图2b），由于烧蚀过程中主要关注激光热源直接烧蚀区域，因此对顶部中心区域进行自由三角形网格划分，定制网格大小；对于其他部分使用扫掠方式划分网格，使用软件内细化网格方式划分，固定单元数为25。
经多次数值仿真验证发现，在非中心区域实施网格粗化处理时，中心区域的温度分布变化并不显著。尽管全局采用更细化的网格和更小求解器容差可提升温度预测精度，但会引发收敛性不足问题。这表明，通过合理的网格优化策略，可在维持关键区域计算精度的同时有效节省计算资源。中心区域的单元尺寸如表1所示。
表 1 单元尺寸参数Table 1. Element size parameters参数
Parameter数值
Value最大单元尺寸/mm 0.12 最小单元尺寸/mm 0.008 最大单元增长率 1.04 曲率因子 0.4 狭窄区域分辨率 0.7 2.2 有限元模型假设
为了简化模型以及降低数据的计算复杂度，对所建立的模型进行假设：
（1）假设热源模型激光能量分布相同，且激光所有能量只作用在表面；
（2）假设物料内部的初始含水率和温度均匀分布；
（3）假设棉花顶芽材料为各向同性，传热过程中不考虑内部结构相互作用，且不考虑烧蚀时间变化对其性质的影响；
（4）忽略温度变化对材料光学参数的影响。
2.3 激光热源高斯模型
本研究激光热源模型选择高斯热源分布模型，该分布形状类似于钟形曲面，即在中心位置激光强度最高，向边缘逐渐衰减。

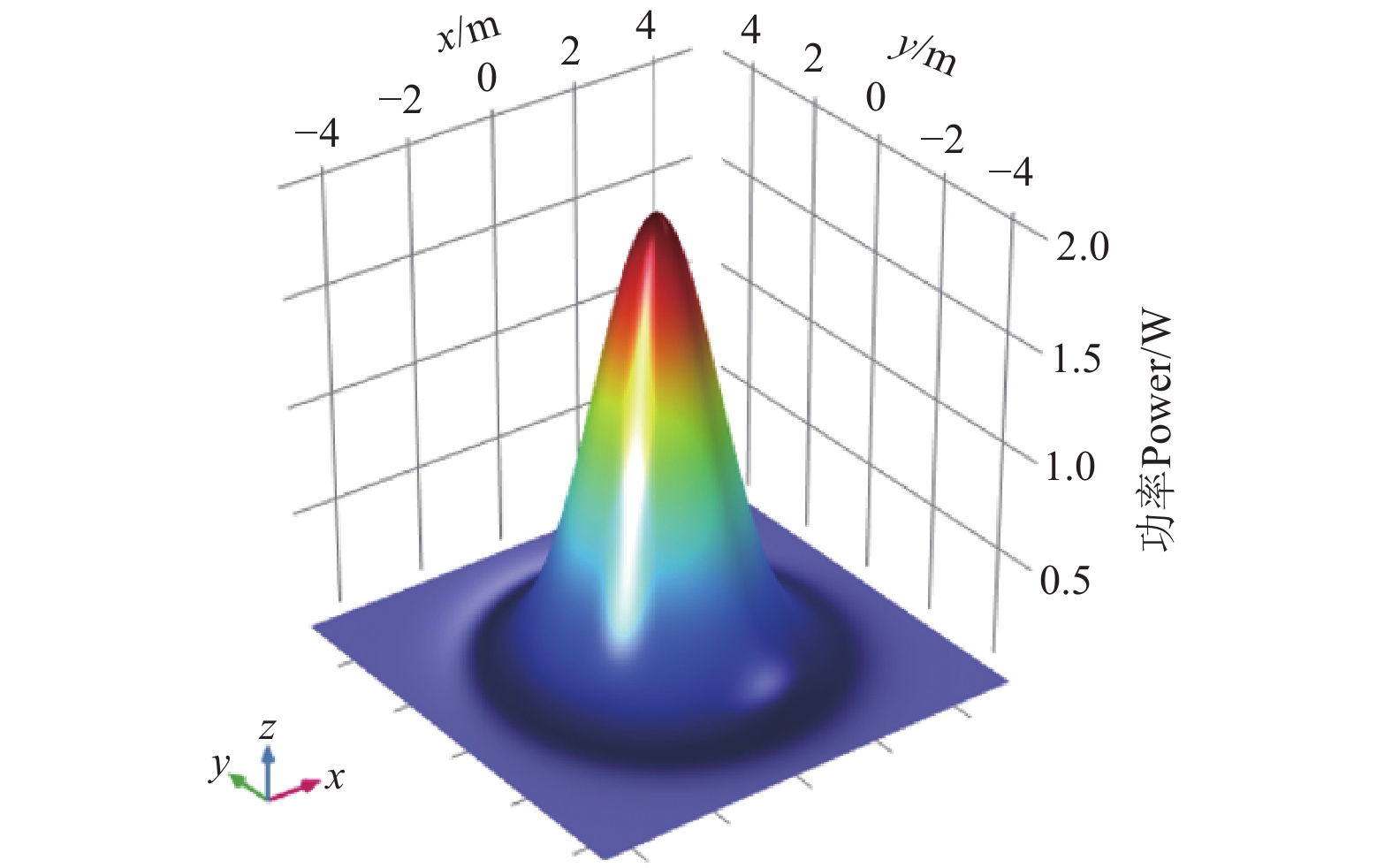

图3为高斯分布的激光热源模型示意图，入射热通量设为广义向内热通量Q[30]可表示为
$$ Q = \frac{{2{P_{\max }}\eta }}{{\pi R_0^2}}{{e} ^{ - \tfrac{{2({x^2} + {y^2})}}{{R_0^2}}}} $$ (1) 式中η为吸收率；Pmax为激光功率，W；R0为激光光斑半径，mm；x 和y 分别表示激光光斑在横向平面上的坐标。
2.4 热传导方程
通常采用傅立叶定律对烧蚀过程中热传导现象进行定量描述，即单位时间内通过给定截面上的热量与垂直于该截面的温度变化率和截面面积成正比。热量传递的方向由高温区域指向低温区域，即[31]：
$$ q = - k\frac{{dT}}{{dn}} $$ (2) 式中q为热流密度，W/m2； k为给定方向上的导热系数，W/(m∙K)；T 为材料表面温度，K；n为沿外表面法向方向。
根据傅里叶定律和能量守恒定律推导出热传导矢量方程为
$$ \nabla [k\nabla T] + Q = \rho c\frac{{\partial T}}{{\partial t}} $$ (3) 为了便于实际计算与应用，对于笛卡尔坐标系下的固体，可表示为
$$ \frac{\partial }{{\partial x}}(k\frac{{\partial T}}{{\partial x}}) + \frac{\partial }{{\partial y}}(k\frac{{\partial T}}{{\partial y}}) + \frac{\partial }{{\partial z}}(k\frac{{\partial T}}{{\partial z}}) + Q = \rho c\frac{{\partial T}}{{\partial t}} $$ (4) 式(3)和式(4)中ρ为材料密度，kg/m3；c为材料比热容，J/(kg∙K)；t为时间，s。
2.5 初始条件与边界条件
物质初始时刻温度T0通常是已知且确定的不变量，表示为
$$ T(x,y,z){|_{t = 0}} = {T_0} $$ (5) 由于材料表面设置的是持续的热源，材料温度会一直甚至超过材料的烧蚀温度，在数值模拟激光烧蚀棉花顶芽材料时，为防止材料温度超过烧蚀温度，本文引入了限制条件，激光烧蚀的热边界条件可以视为入射热通量与施加于边界的烧蚀热通量的综合效应。这一效应可以转化为边界温度恒定的狄利克雷边界条件，并引入边界上的烧蚀热通量，其数学表达式为[32]
$$ {q_{\text{a}}} = {h_{\text{a}}}({T_{\text{a}}} - {T_0}) $$ (6) 式中qa为材料吸收的热通量，W/m2；Ta为烧蚀温度，K；ha为模型与空气介质的对流换热系数。
考虑边界对环境的辐射，所以模型各边界的热辐射表达式为
$$ - n \cdot q = \varepsilon \sigma (T_{{\text{amb}}}^4 - {T_0}^4) $$ (7) 式中ε为表面发射率；σ为Stefan-Boltzmann常数；Tamb是周围环境温度，K。
2.6 材料烧蚀速度
当温度达到材料的烧蚀阈值时，部分材料将发生相变，转化为气态，从而导致表面质量损失。为此，采用变形几何模块对材料去除过程进行数值模拟，以准确描述这一物理现象，通过施加定义的变形速度实现给定区域的变形，本文模型中采用的材料烧蚀速度v为[33]
$$ v = \frac{{{q_{\text{a}}}}}{{\rho {H_{\text{s}}}}} $$ (8) 式中Hs为蒸发潜热，J 。
2.7 热物性参数的获取
COMSOL Multiphysics有限元分析需要热物性参数尽可能准确可靠，本研究通过试验及数值拟合方式获取相关数据：

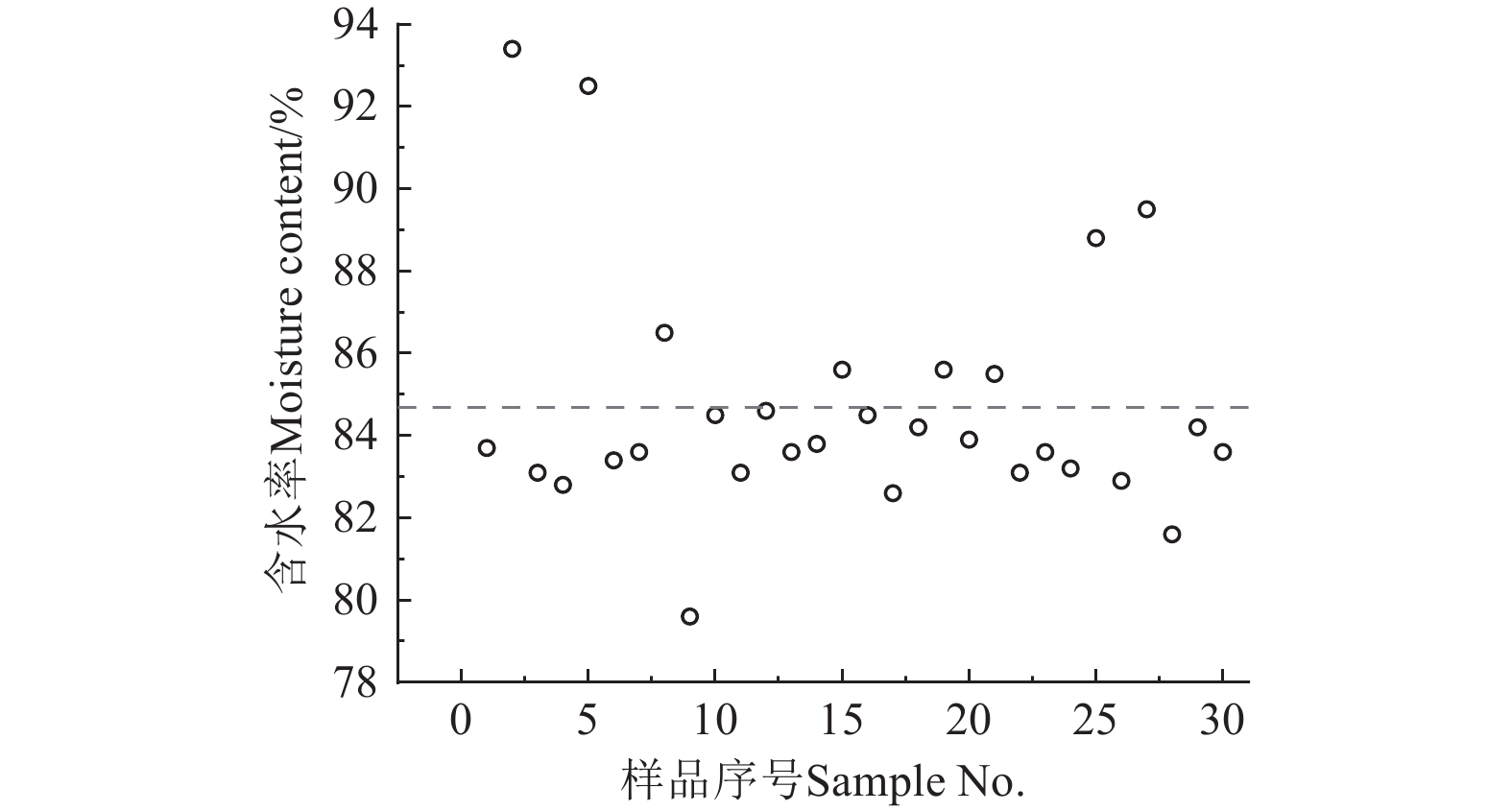

（1）打顶期是棉花生长的关键阶段，此时棉花植株的顶芽和叶片含有较高的水分，通过烘干法测得棉花顶芽平均质量含水率为84%（图4）。
（2）农业物料的热容与比热受到物料组成成分、含水量及温度等因素的影响。大量试验结果表明，农业物料的恒温热容随其含水量的变化而变化，而恒压热容与含水率之间通常呈线性关系：
$$ {C_{\text{p}}} = ({C_{\text{w}}} - {C_{\text{d}}})M + {C_{\text{d}}} $$ (9) 式中Cp为农业物料恒压热容，J/(kg∙℃)；Cw为水的比热，J/(kg∙℃)；Cd为固体干物质比热，J/(kg∙℃)；M为质量含水率，%。
在激光烧蚀过程中，物料温度变化范围很大，因此有必要考虑物料料比热容随着与温度的关系。由于打顶期棉花顶芽含水率高，采用常温下水的比热(4.2×103J/(kg∙℃))、固体干物质比热 (0.84×103J/(kg∙℃))近似计算。

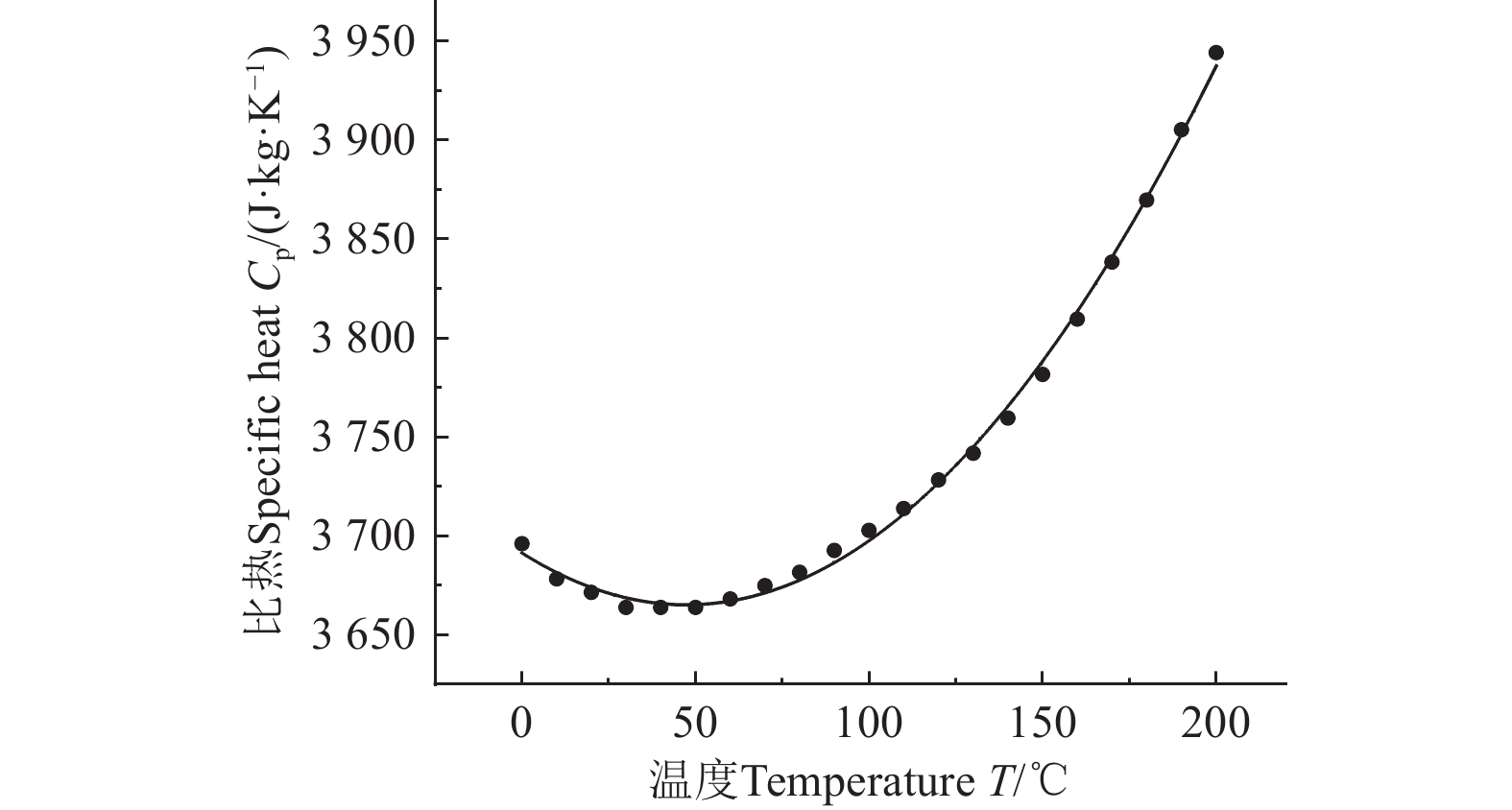

为了进一步求取任意温度下棉花顶芽比热容，通过不同温度下水的比热容和顶芽平均含水率平均关系获得近似顶芽比热容变化趋势，采用拟合曲线获得比热容Cp与温度T的关系，如图5所示由拟合结果可知，比热容Cp与温度T的关系可以表示为
$$ C_{\text{p}}=3562.89-1.11T+0.0116803T^2 $$ (10) （3）农业物料导热系数与比热一样可以根据含水率和固体干物质导热系数进行估算[34]：
$$ K = M{K_{\text{w}}} + (1 - M){K_{\text{d}}} $$ (11) 式中M为含水率，%；Kw为水的导热系数，W/(m∙K)；Kd为固体干物质的导热系数，W/(m∙K)。农业物料固体干物质的导热系数为0.26 W/(m∙K)[35]，水的导热系数为0.6 W/(m∙K)，通过不同温度下水的导热系数和顶芽含水率平均值关系获得近似顶芽导热系数变化趋势，如图6所示。由拟合结果可知，导热系数K与温度T的关系可以近似表示为

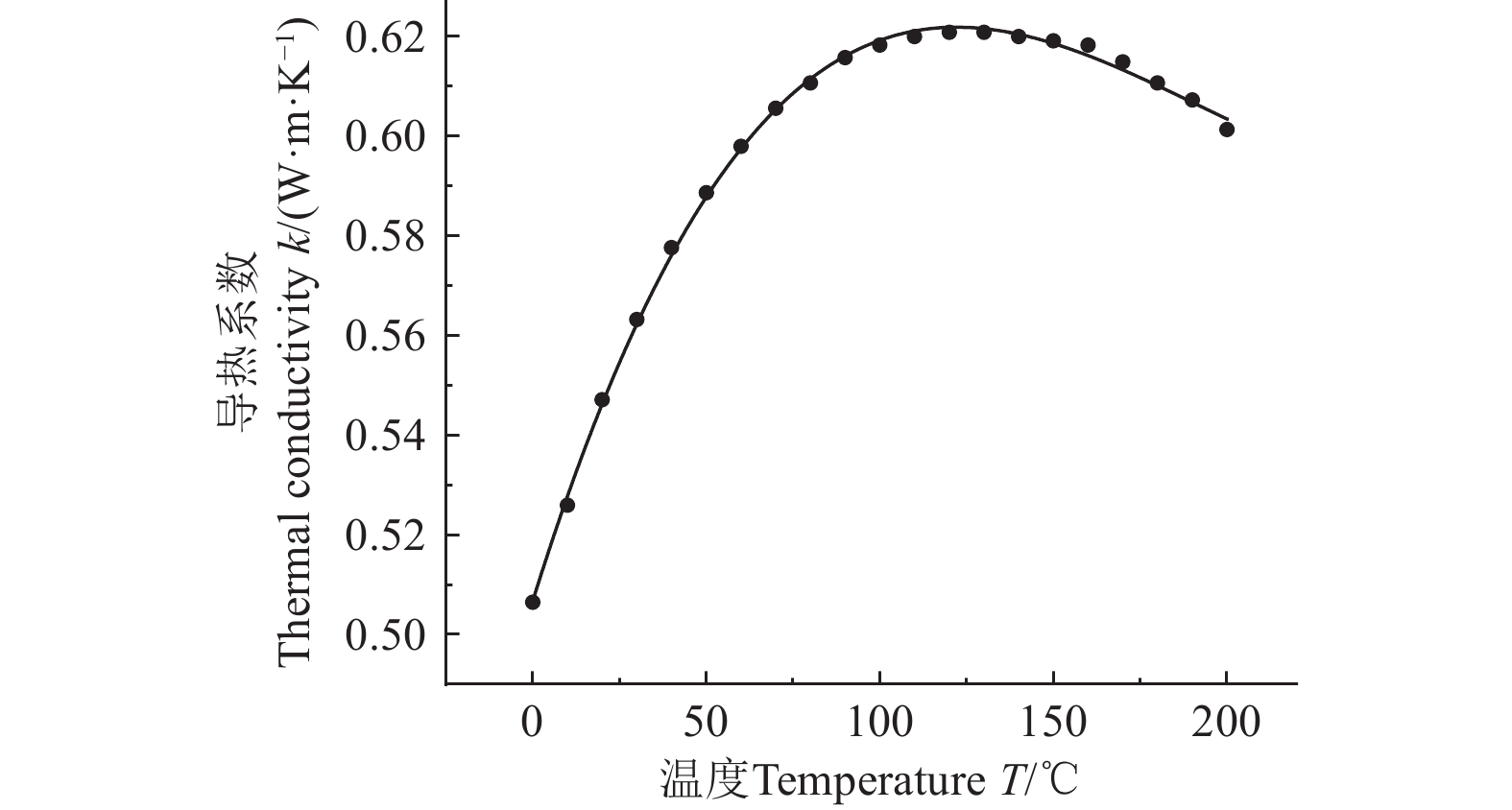

$$ ^{ }\begin{gathered}K=0.5068+0.00223T \\ \end{gathered}^{ } $$ (12) （4）对于体积较小的农业物料，采用密度天平法[36]测量密度，当物料密度小于液体的密度，则把另一个比液体密度大的物料作为配重附加到待测物料上，物料密度由式(13)求出。
$$ {\rho _{\text{s}}} = \frac{{({m_{\text{s}}} - {m_{\text{o}}}){\rho _1}}}{{({m_{\text{s}}} - {m_{{\text{sl}}}}) - ({m_{\text{o}}} - {m_{{\text{ol}}}})}} $$ (13) 式中ρs为物料密度，kg/m3；ρl为液体密度，kg/m3；ms为物料和配重总质量，g；mo为配重质量，g；msl为物料和配重在液体中的总质量，g；mol为配重在液体中的质量，g。
数值模拟相关参数见表2。
表 2 数值模拟相关参数Table 2. Numerical simulation related parameters2.8 误差分析
采用决定系数R2对模型进行评价[37]。
3. 结果与分析
3.1 数值模型验证

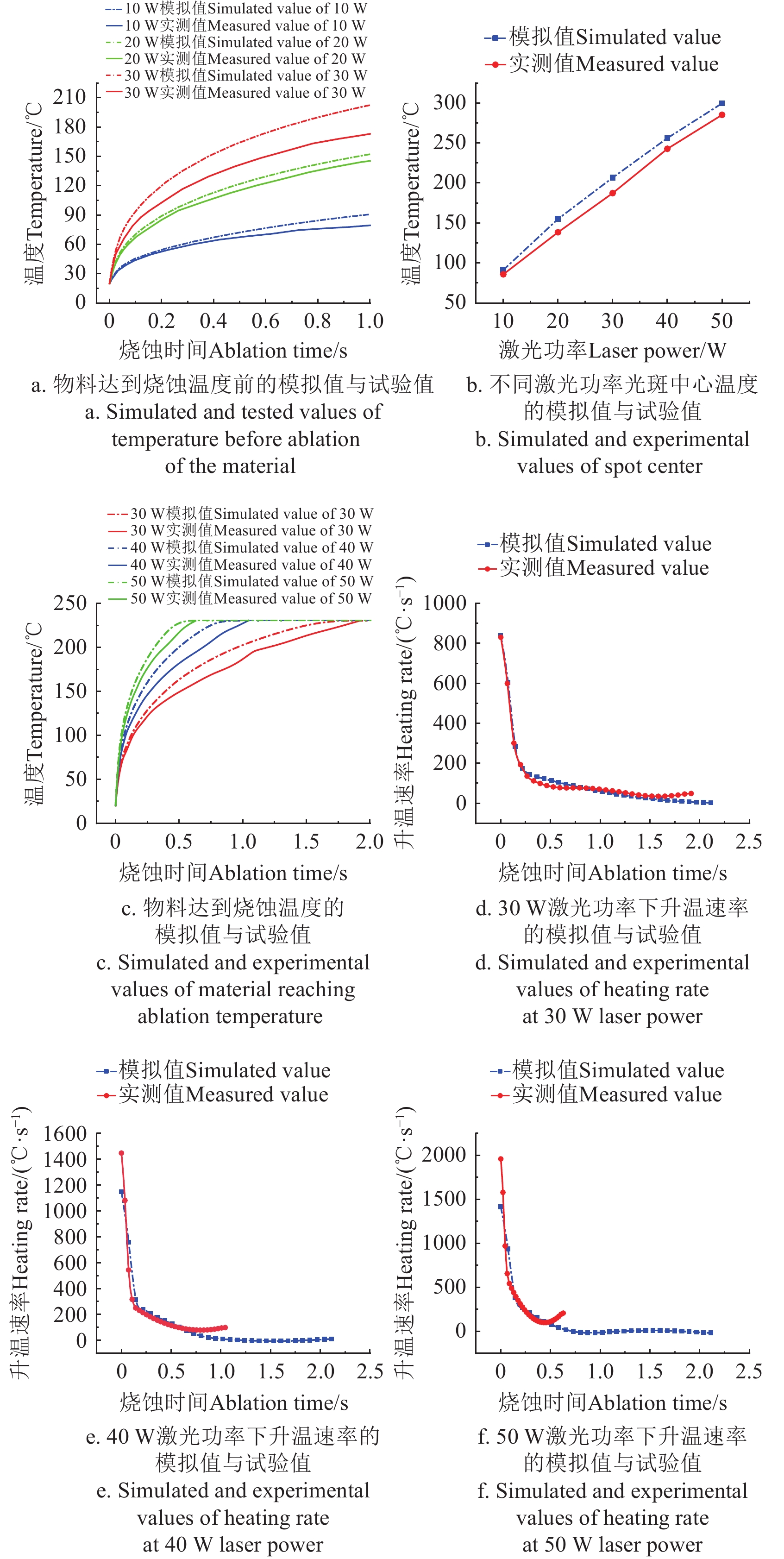

为确保模型能够精确分析激光与材料相互作用下的温度分布，并验证模拟结果的可靠性，将模拟值与试验值进行比较。图7a中10、20和30W功率下物料烧蚀前温度的模拟值与实测值的R2分别为0.946，0.975，0.967；不同激光功率下光斑中心最高温度的模拟值与实测值的R2为0.978。本研究构建的数值模型和使用的模拟方法能够用于激光烧蚀棉花顶芽的模拟分析。
根据图7a和图7c所示的棉花顶芽激光烧蚀前后的温度变化和温度上升速率，将激光烧蚀过程分为3个阶段，分别为急速升温阶段、缓速升温阶段以及烧蚀阶段。由图7 d、图7e、图7f可知，急速升温阶段随着激光功率的增大，急速升温阶段占比也逐渐增大，此阶段温度的模拟值与实测值一致性最好，缓速升温阶段模拟值逐渐大于实测值，直到达到烧蚀温度，进入烧蚀阶段。与30 W激光功率相比，40和50 W激光功率，烧蚀时间分别缩短了45.55%和67.36%。模拟与实测产生误差的原因可能是物料具有的个体差异性、测温设备性能以及拟合参数均存在一定量的偏差，以及设备在测试过程中产生的热损失和样品质量损失，其次，环境温度与光照条件以及假定的条件均会对试验造成影响。
3.2 不同参数对数值模拟结果的影响
图8、图9、图10分别展示了50 W激光功率下，不同光斑半径（2.5 、3 和3.5 mm）、2.5 mm光斑半径下不同环境温度（20、25、30和35℃），以及顶芽在同含水率（75%、85%、95%）条件下的光斑中心温度曲线。可以看出，随着光斑半径从2.5 mm逐渐增大至3.5 mm，升温速率逐渐降低，所需时间随之增加。例如，在3.5 mm光斑半径下，达到烧蚀温度需要2.16s，而在2.5 mm光斑下仅需0.50s，缩短了76.85%。在不同环境温度下，达到烧蚀温度所需的时间也有所变化：当环境温度为20 ℃时，需要0.50s；而在35 ℃时，仅需0.42s，缩短了16%。根据前期试验，测得含水率分布在75%～95%之间，当质量含水率为95%时，达到烧蚀温度需要0.61s；而在含水率为75%时，仅需0.52s，缩短了17%。
![]()

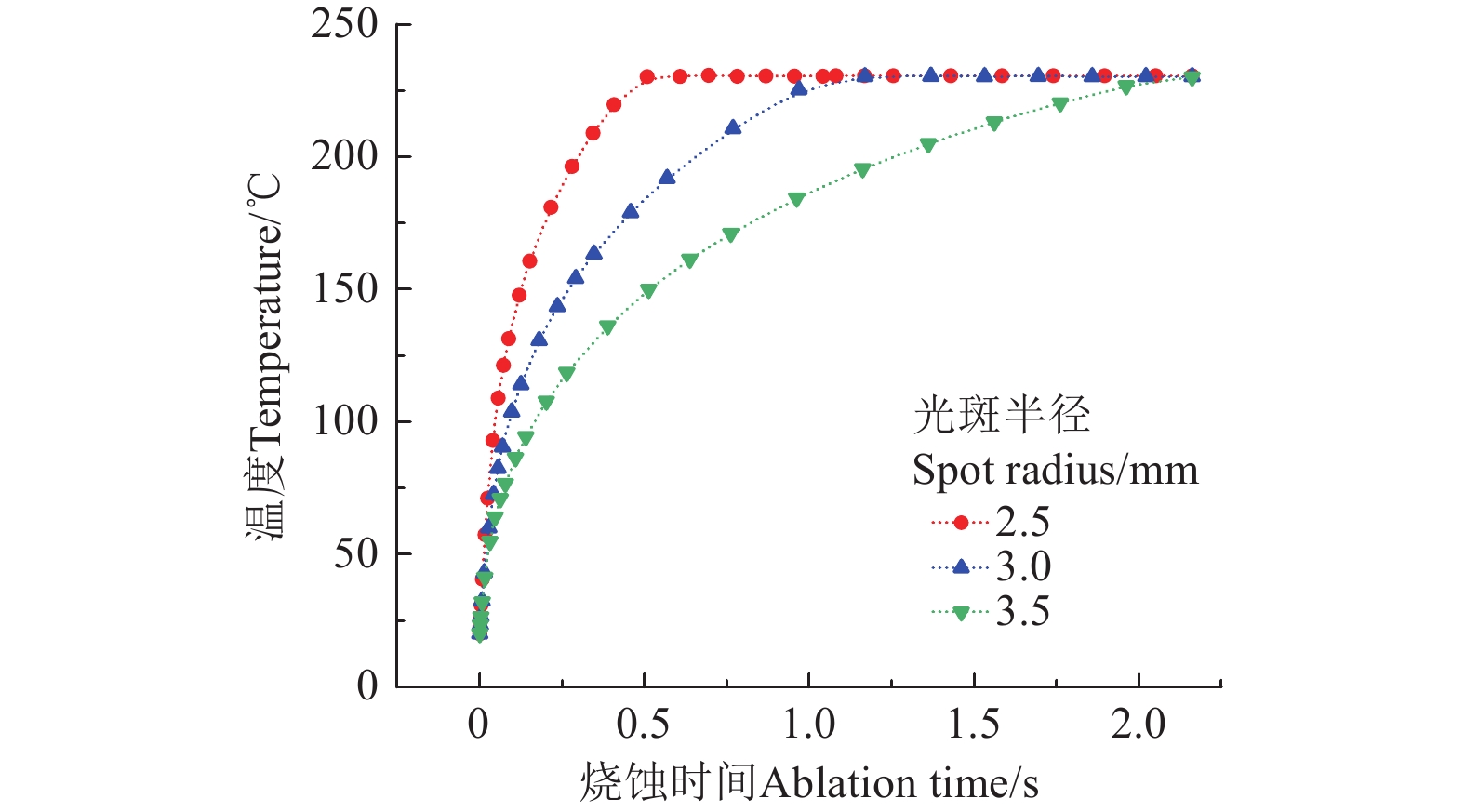

图 8 不同激光光斑半径的光斑中心温度曲线Figure 8. Spot center temperature profiles for laser spots with different radins![]()

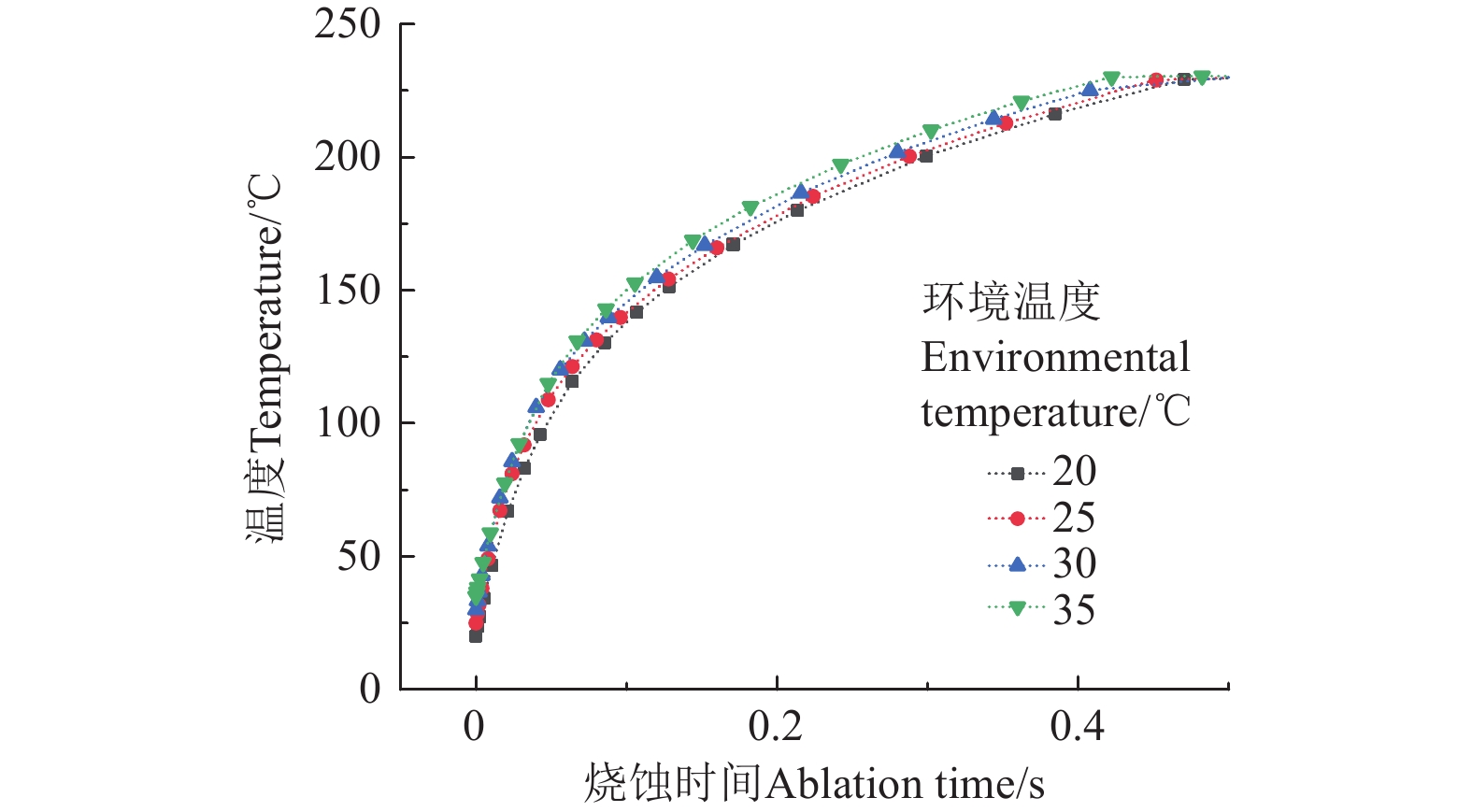

图 9 不同环境温度的光斑中心温度曲线Figure 9. Temperature profile of spot center at different environment temperatures3.3 温度场深度方向以及直径方向随时间变化的研究

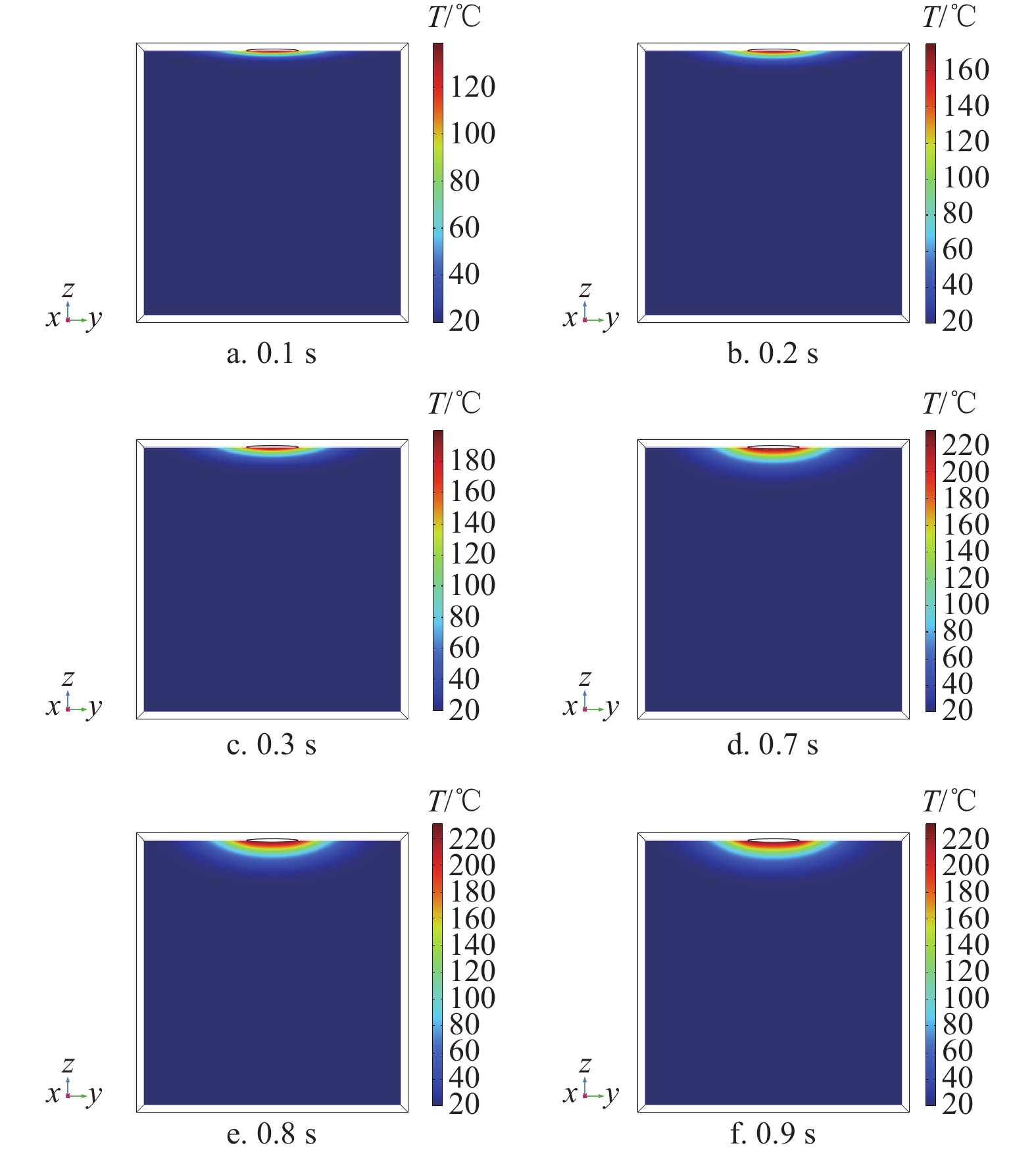

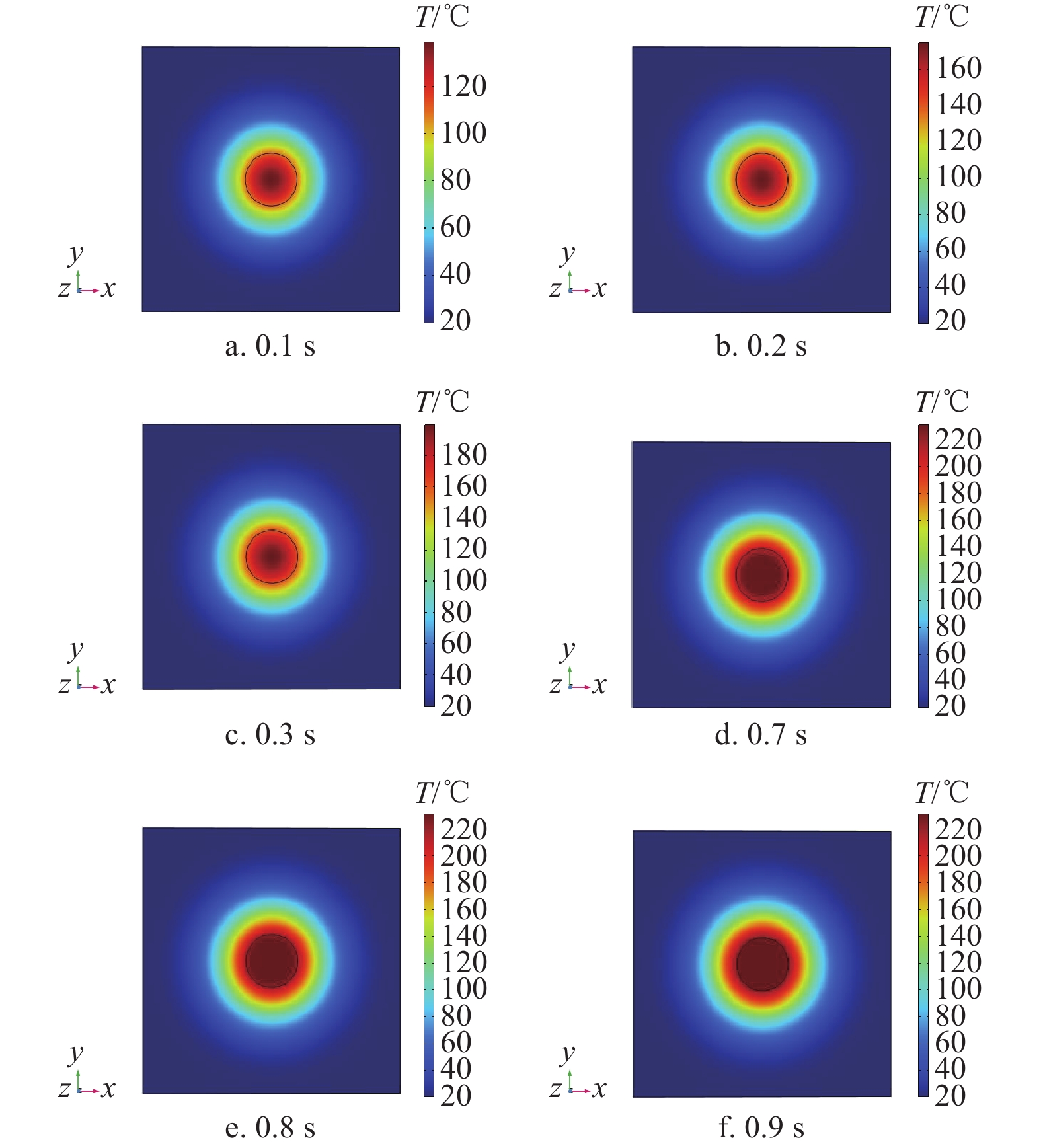

图11为50 W激光功率、2.5 mm激光光斑半径条件下，烧蚀时间1 s内，0.1、0.2、0.3、0.7、0.8和0.9s时激光烧蚀温度场在深度方向上的变化。
![]()

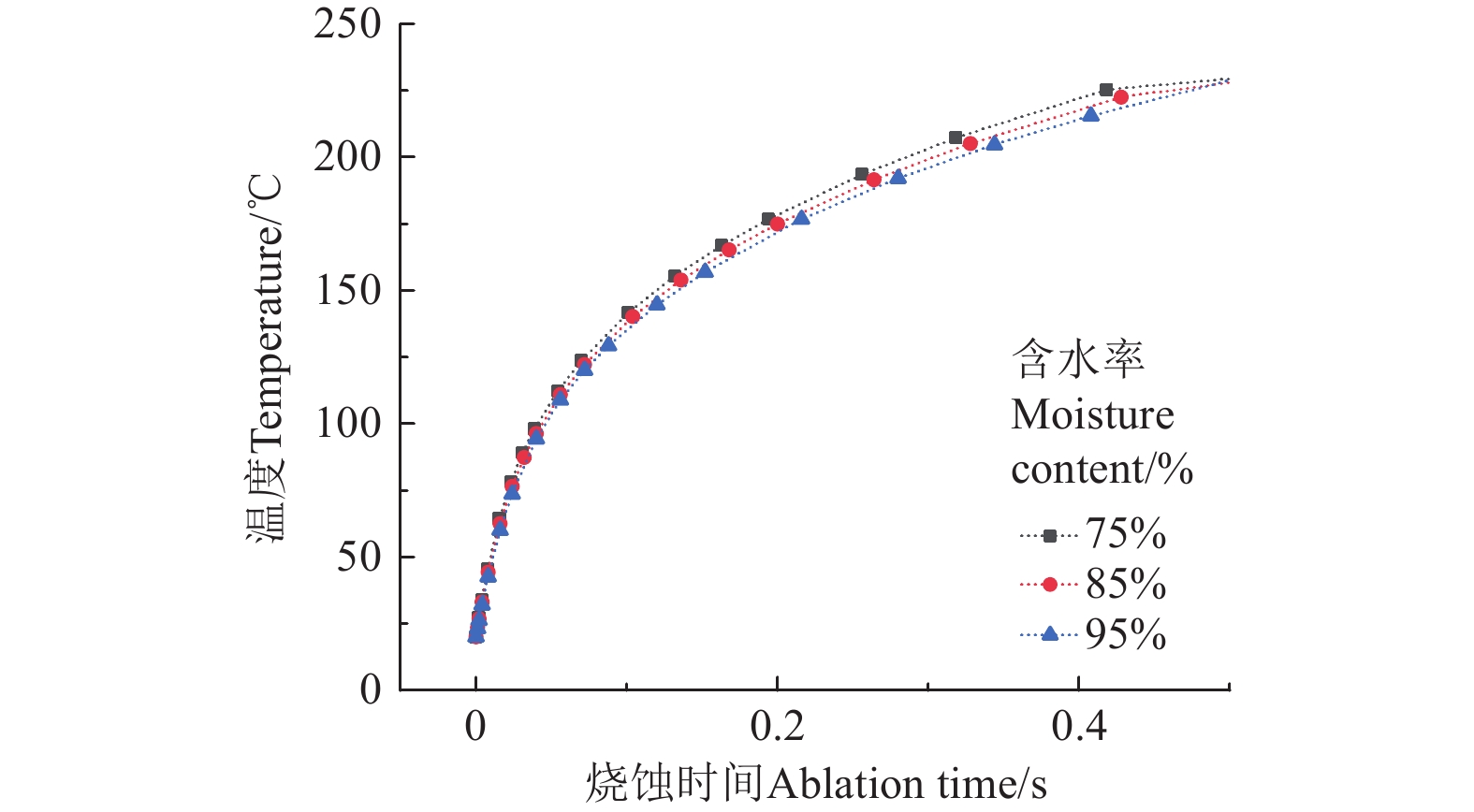

图 10 不同质量含水率的光斑中心温度曲线Figure 10. Temperature profiles at the center of the spot for different mass moisture contents![]()
图 11 不同时刻温度场深度方向的温度分布Figure 11. Distribution of temperature field along depth direction at different time图12为50 W激光功率、2.5 mm光斑半径条件下，烧蚀时间1s内，0.1、0.2、0.3、0.7、0.8和0.9s时激光烧蚀温度场在径向的变化。随着烧蚀时间增加，光斑中心在直径方向的温度场持续扩散。
![]()
图 12 不同时刻温度场沿直径方向的分布Figure 12. Distribution of temperature field along the diameter at different moments当热量累积一定程度时，光斑中心温度到达烧蚀温度，产生烧蚀现象，棉花顶芽表面出现微小凹坑。物料在吸收足够激光能量后，固体干物质碳化散落在物料表面，水分则转化为气体蒸发。
图13为激光功率为50 W时，顶芽表面凹坑和深度随时间变化的曲线，激光作用约0.50 s时，物料开始发生烧蚀和形变；当激光作用时间达到1.03 s时，顶芽表面凹坑的直径和深度分别为11.42 和0.36 μm。对于激光功率100 W的情况，激光作用约0.12 s时，物料开始烧蚀和形变；当激光作用1.06 s时，顶芽表面凹坑的直径和深度分别为64.96和6.85 μm。分析认为，棉花顶芽结构相对松散且含水率较高，热传导效率较低。在激光照射下，热量主要在表面区域迅速扩散，导致表面温度急剧上升，从而使得沿直径方向的热扩散速度较快。同时，激光烧蚀过程中会产生气体和微小颗粒，这些气体和颗粒主要向外扩散，进一步加快了沿直径方向的热扩散。而在深度方向，物料需要更多的时间和能量才能被烧蚀和去除，导致深度方向的热传导速度较慢。
![]()
图 13 不同激光功率下棉花顶芽表面凹坑直径与深度变化曲线Figure 13. Variation curves of pit diameter and depth on the surface of cotton terminal buds under different laser powers3.4 不同激光功率下棉花株高的变化
为了进一步验证不同激光功率对棉花顶芽温度场分布及对棉花生长的影响，进行激光烧蚀棉花顶芽试验，测试前对棉花植株每个指标重复测量3次取平均值，记作 X±SD，结果如表3所示。
表 3 棉花植株部分参数Table 3. Some parameters of cotton plants参数
Parameter数值
Value均值
Mean植株高度/cm 72.1～78.8 76.24±2.37 顶芽直径/mm 8.26～9.44 8.95±1.84 将棉花植株置于试验台架，根据1.2节试验方法进行试验。设置激光器的输出功率为30、50和100 W，烧蚀时间为1 s，每隔1 d记录一次棉花株高，所有试验重复3次，结果取平均值。

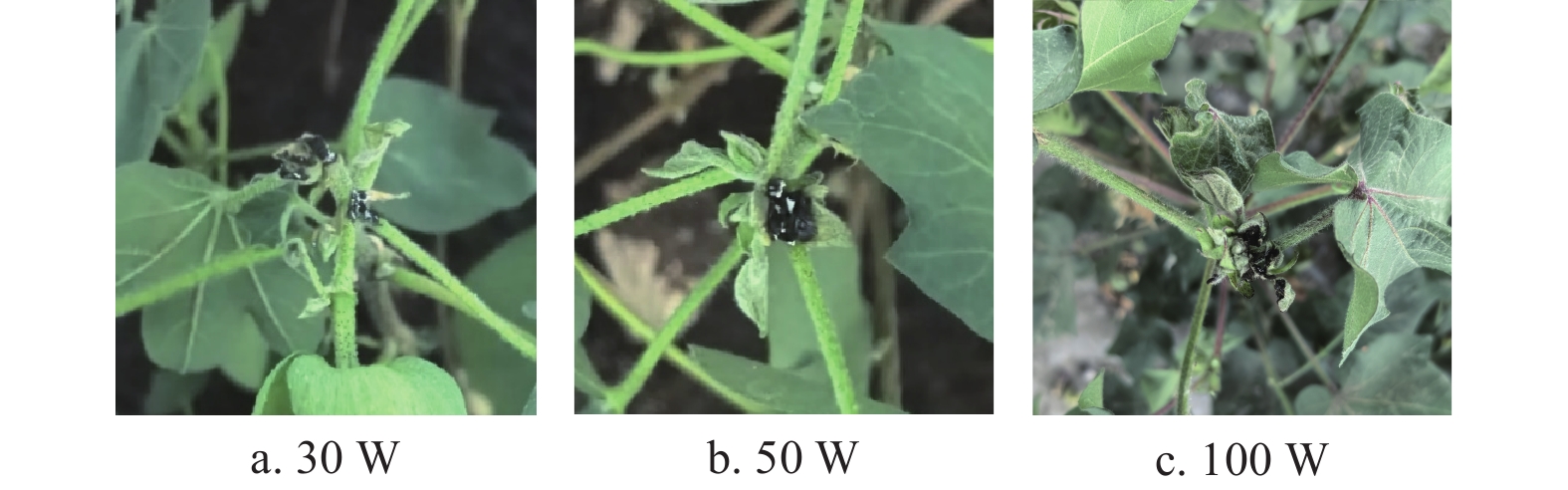

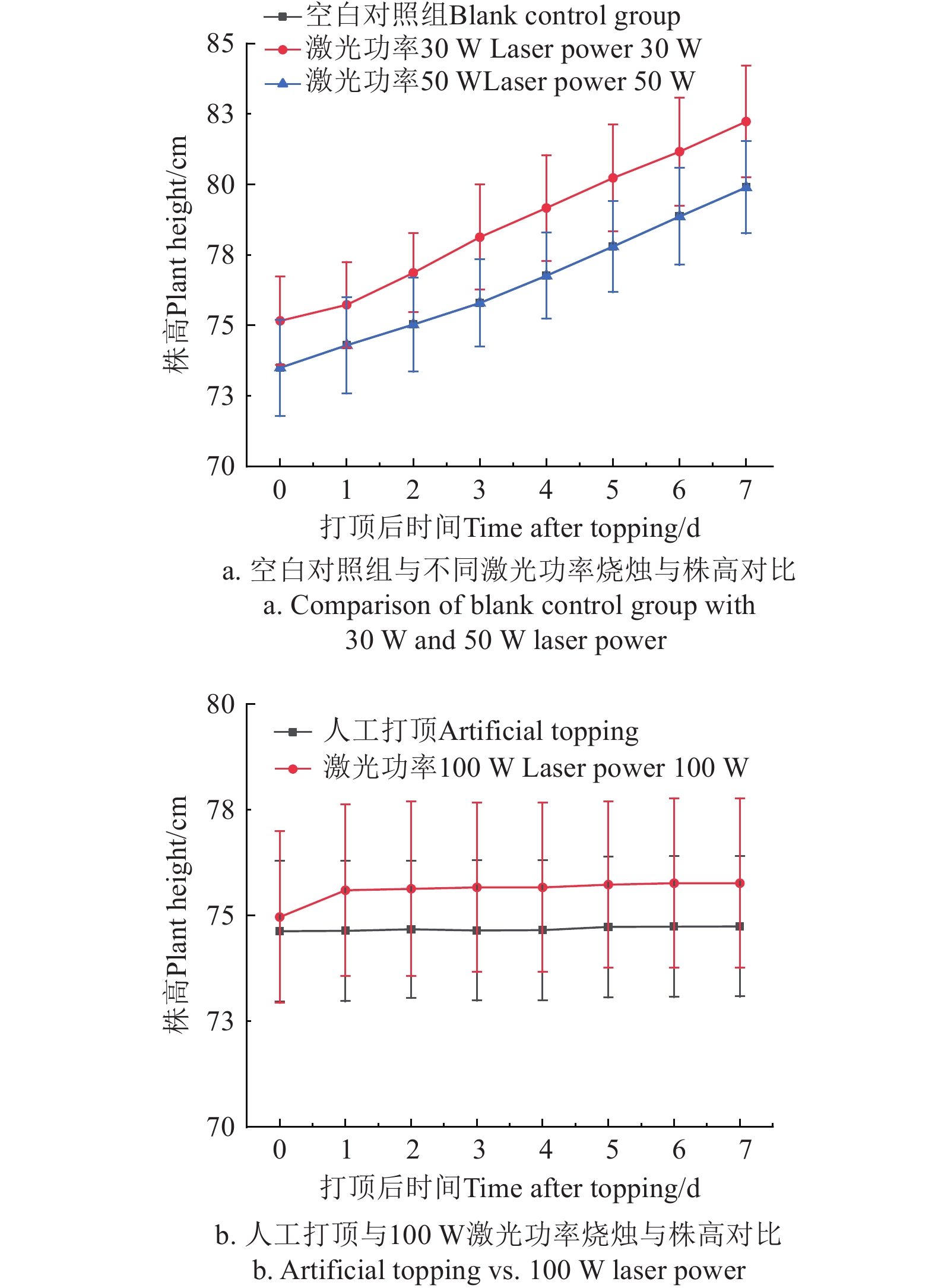

图14为不同处理方式对棉花株高的影响。可以发现空白对照组（不进行打顶）与激光功率30 W和激光功率50 W处理方式下，棉花植株的生长速率基本一致，在1 d~3 d时间中，激光功率30 W处理后的株高生长速度优于空白对照组，通过观察对比人工打顶与激光功率100 W处理方式后的棉株生长情况，人工打顶后植株基本停止生长，激光功率100 W处理后，植株继续生长直至1 d后才基本停止生长。图15为不同激光功率烧蚀后的棉花顶芽效果，经激光烧蚀作用后，棉花顶芽表面发生明显碳化，随着激光功率的增加，碳化面积明显增加，烧蚀深度增加有限。试验结果表明烧蚀碳化的区域面积越大，烧蚀程度越强，对棉花生长的抑制效果越好。
![]()
图 14 不同处理方式对棉花株高的影响Figure 14. Effect of different treatments on height of cotton plants4. 结 论
本研究建立了激光烧蚀棉花顶芽的数值模型，并使用有限元分析软件COMSOL Multiphysics实现模型的边界条件设置和求解。通过不同功率下最高温度和温升速率的试验，验证了模型的可靠性。利用该模型模拟光斑半径、环境温度、顶芽含水率等因素对烧蚀结果的影响，以及温度场在深度方向和直径方向上的变化情况，进一步探讨激光烧蚀对棉花生长的影响。具体研究结论如下：
1）与30 W激光功率相比，40和50 W功率的烧蚀时间分别缩短45.55%和67.36%。随着激光功率的增大，棉花顶芽的最高温度持续上升，达到烧蚀温度的时间逐渐缩短。
2）与3.5 mm光斑相比，2.5 mm光斑可在0.50 s内达到烧蚀温度，比3.5 mm光斑缩短了76.85%。在环境温度为35 ℃时，可在0.42 s内达到烧蚀温度，比20 ℃时缩短了16%。顶芽含水率为95%时，达到烧蚀温度的时间为0.52 s，比含水率75%时缩短了17%。研究表明，激光烧蚀时，棉花顶芽的最高温度随着光斑半径的增大而降低，烧蚀时间也随之增加，而环境温度与顶芽含水率的升高则会减少烧蚀时间，但对烧蚀速率的提升作用较为有限。
3）在激光功率一定时，温度沿径向扩散速度远高于深度方向扩散速度，通过激光烧蚀试验发现，当激光功率为50 W及以下时，烧蚀1 s并未对棉花顶芽产生实质性的抑制作用。而当激光功率为100 W时，能够有效抑制棉花顶芽的生长。另外，本研究主要集中于激光烧蚀过程中棉花顶芽温度的分布，而顶芽结构特性、棉花品种及激光器参数等因素对烧蚀效果的影响并未涉及。因此，未来研究应考虑更多影响因素，如激光光斑的离焦量、激光入射角度等，并进一步探索这些因素之间的交互作用。
-
![]()
